รายละเอียดสินค้า:
|
| หมายเลขรุ่น: | ETHB | จำนวนอินเตอร์เฟส: | 8 |
|---|---|---|---|
| พลังงานทั่วไป(W): | 20W | โมดูลออปติคัล: | โมดูลออปติคัล/ไฟฟ้า SFP GE |
| ชุดผลิตภัณฑ์: | MA5608T | อุณหภูมิโดยรอบ: | ระยะยาว: 0 °C ถึง 45 °C (32°F ถึง 113°F) ระยะสั้น: -5 °C ถึง 55 °C (23°F ถึง 131°F) |
| พิมพ์: | บอร์ดส่งสัญญาณใยแก้วนำแสง | การรับประกัน: | 1 ปี |
| แสงสูง: | ETHB Gigabit Switch Board,HuaWei MA5608T,H801ETHB Optical Interface Board |
||

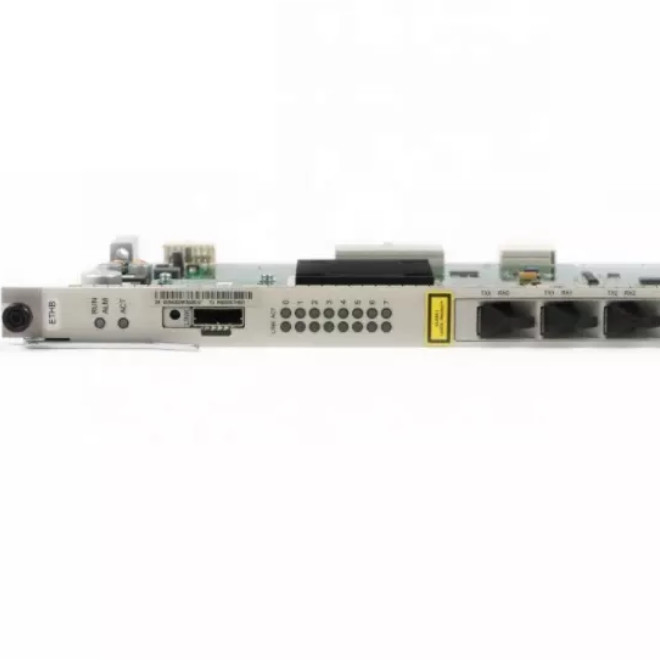

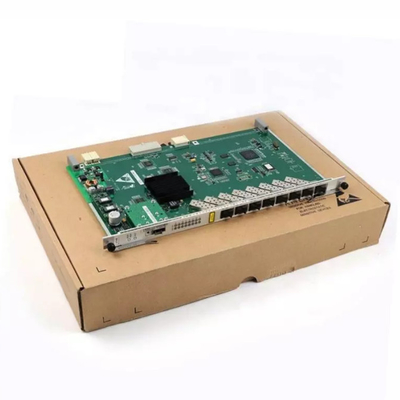

HuaWei MA5608T Gigabit Switch Board ETHB 8 พอร์ต GE Ethernet service optical interface board H801ETHB
ข้อมูลจำเพาะของบอร์ดเข้าถึงบริการอีเทอร์เน็ต
| ข้อมูลจำเพาะ | H801ETHA | H801ETB |
| จำนวนอินเตอร์เฟส | 8 | 8 |
| โมดูลออปติคัล | SFP GE ตัวรับส่งสัญญาณแสง | SFP GE โมดูลออปติคัล/ไฟฟ้า |
| อีเธอร์เน็ต cascading | √ | √ |
| อีเธอร์เน็ตต้นน้ำ | × | √ |
| การสลับตัวเองภายในบอร์ด (การเชื่อมต่อระหว่างพอร์ตต้นน้ำเมื่อทำหน้าที่เป็นบอร์ดต้นน้ำ) | × | √ |
| พอลิเมอไรเซชันในกระดาน | × | √ |
| พอลิเมอไรเซชันข้ามแผ่น | × | √ |
| การเข้าถึงของผู้ใช้และการจัดการผู้ใช้ | × | × |
การใช้พลังงานของบอร์ดเดี่ยวและความยาวของเฟรม
| ชื่อวีเนียร์ | การใช้พลังงาน | ความยาวเฟรม |
| บอร์ดเข้าถึงบริการอีเทอร์เน็ต | ||
| H801ETB |
คงที่: 20W :21W |
2052 ไบต์ เพิ่มขึ้นเป็น 9216 ไบต์หลังจากเปิดใช้งานฟังก์ชัน Jumbo Frame |
นำมาใช้
* HW H801ETHB รองรับอีเธอร์เน็ตแคสแคดและอีเธอร์เน็ตอัพสตรีม
* บอร์ดเดี่ยว HW H801ETHB ที่ใช้กันทั่วไปสำหรับอีเธอร์เน็ตแคสแคด
* HW H801ETHB cascading application สถานการณ์จำลอง เมื่อแผงควบคุมหลักและบอร์ด GIU ไม่เพียงพอ สามารถใช้บอร์ดเดี่ยว HW H801ETHB สำหรับอีเทอร์เน็ตอัปสตรีมได้
หลักการ
* ฟังก์ชั่นของแต่ละโมดูลของ HW H801ETHB มีดังนี้:
1. โมดูลควบคุมเสร็จสิ้นการโหลดซอฟต์แวร์ของบอร์ดเดี่ยว การควบคุมการจัดการการทำงาน และการอ่านสัญญาณ เช่น หมายเลขสล็อต หมายเลขเวอร์ชัน และหมายเลขประเภทบอร์ด
2. โมดูลอินเทอร์เฟซมีอินเทอร์เฟซ 8 GE สู่ภายนอก
3. โมดูลสวิตช์ตระหนักถึงหน้าที่ของการแบ่งปันโหลดและการป้องกันความซ้ำซ้อนผ่านการรวมข้ามบอร์ด
4. โมดูลจ่ายไฟให้พลังงานในการทำงานสำหรับแต่ละโมดูลการทำงานในบอร์ด
5. โมดูลนาฬิกาให้นาฬิกาทำงานสำหรับแต่ละโมดูลการทำงานในบอร์ด
* กระบวนการทางธุรกิจของ HW H801ETHB มีดังนี้
1. ในทิศทางต้นน้ำ ข้อมูลบริการจะเชื่อมต่อกับโมดูลสวิตช์จากแผงควบคุมหลักผ่านขั้วต่อแบ็คเพลน และโมดูลสวิตช์จะทำการแลกเปลี่ยนแพ็กเก็ตอีเทอร์เน็ตด้วยความเร็วสาย ทำให้เกิดการเรียงซ้อนบริการและอัปสตรีม
2. ในทิศทางดาวน์สตรีม ข้อมูลบริการจะเชื่อมต่อกับแผงควบคุมหลักจากแบ็คเพลนหลังจากที่อินเทอร์เฟซ GE ผ่านโมดูลสวิตช์
อินเทอร์เฟซของแผง
| หมวดหมู่ไม้วีเนียร์ | ชื่อวีเนียร์ | GE Optical Transceiver - ไฟเบอร์ออปติกแบบสองทิศทางแบบช่องสัญญาณเดียว | GE Optical Transceiver - ช่องสัญญาณเดียวไฟเบอร์แบบสองทิศทาง | GE Optical Transceiver - Dual Channel Single Fiber แบบสองทิศทาง | โมดูล GE IPL - ไฟเบอร์สองทิศทางแบบช่องสัญญาณเดียวแบบสองทิศทาง | โมดูลไฟฟ้าของ GE |
| บอร์ดเข้าถึงบริการอีเทอร์เน็ต | อีธา | √ | × | × | × | × |
| ETHB | √ | √ | × | √ | √ |
แสงสว่าง
| นำซิลค์สกรีน | ชื่อของผู้นำ | สถานะนำ | คำอธิบายสถานะ |
| เรียกใช้ ALM | สถานะการดำเนินงานนำ | กระพริบสีแดง | ขั้นตอนการเริ่มต้นแอปในระหว่างกระบวนการเริ่มต้นของ VENEER |
| กะพริบเป็นสีเขียว (ระยะเวลา 0.25 วินาที) | ขั้นตอนการสื่อสารกับแผงควบคุมหลักระหว่างกระบวนการเริ่มต้นของบอร์ดเดี่ยว | ||
| กะพริบเป็นสีเขียว (รอบ 1 วินาที) | แผ่นไม้อัดทำงานปกติ | ||
| สีแดงเป็นของแข็ง | ความล้มเหลวของวีเนียร์ | ||
| กระทำ | ไฟ LED หลักและสแตนด์บาย | สีเขียวเป็นของแข็ง | ไม่แสดงความหมายใดๆ |
| ลิงค์ | ตัวแสดงสถานะลิงค์ | สีเขียวสดใส | พอร์ตสร้างการเชื่อมต่อ |
| ดับ | พอร์ตไม่ได้เชื่อมต่อ | ||
| กระทำ | สถานะข้อมูลนำ | สีเหลืองกระพริบ | มีการถ่ายโอนข้อมูล |
| ดับ | ไม่มีการถ่ายโอนข้อมูล |
