รายละเอียดสินค้า:
|
| หมายเลขรุ่น: | TN11LOA02 | การใช้พลังงานโดยทั่วไป (W): | 31.8W |
|---|---|---|---|
| การใช้พลังงานสูงสุด (W): | 36W | ขนาดแผงด้านหน้า (สูง x กว้าง x ลึก): | 264.6 มม. (10.4 นิ้ว) x 25.4 มม. (1.0 นิ้ว) x 220 มม. (8.7 นิ้ว) |
| น้ำหนัก: | 1.19 กก. (2.64b.) | เข้าเกณฑ์: | IEEE 802.3ab |
| ประเภทบริการฝั่งไคลเอ็นต์: | บริการอีเทอร์เน็ตในอัตรา 125 Mbit/s | การรับประกัน: | 1 ปี |
| แสงสูง: | บอร์ด HuaWei TN11LOA02 LOA,บอร์ดแปลงความยาวคลื่น LOA |
||

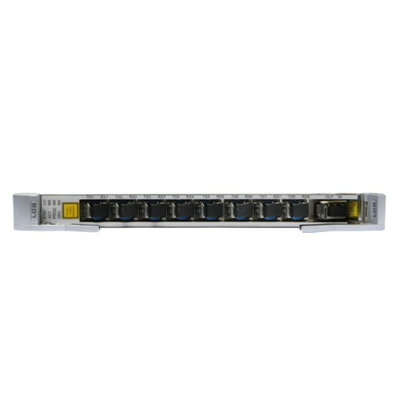

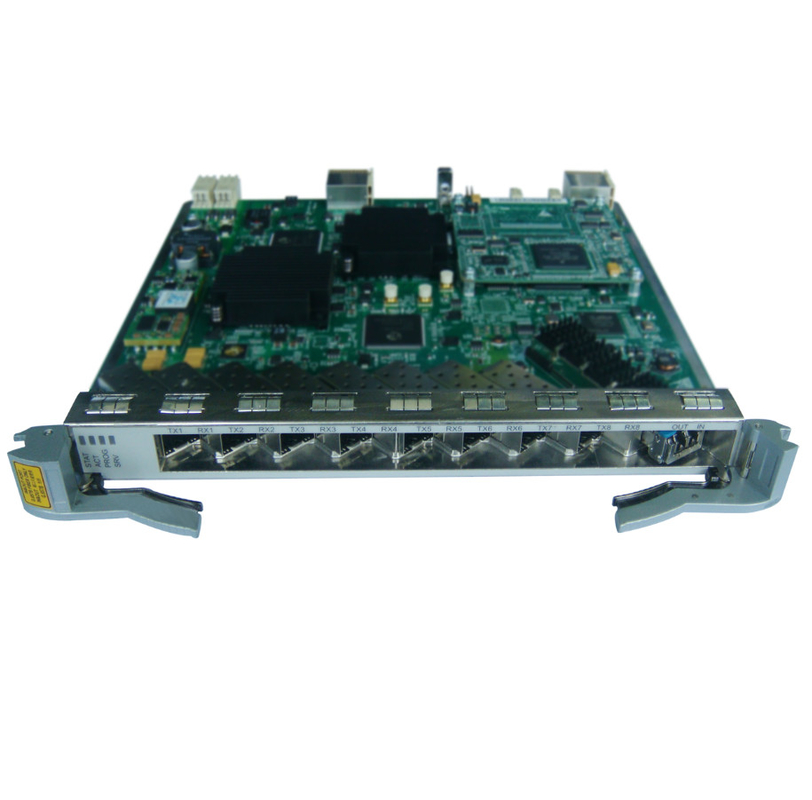

HuaWei OSN6800 บอร์ดบริการ TN11LOA02 8 ช่องบริการใด ๆ เพื่อบรรจบกัน OTU2 WDM บอร์ดเดียว LOA
คำอธิบาย
รุ่น:TN11LOA02.คำอธิบาย:8 x ตัวแปลงความยาวคลื่น MUX OTU2 อัตราใดก็ได้
บอร์ด LOA จะรวมสัญญาณบริการหลายตัวเป็นสัญญาณออปติคัล OTU2 1 x แล้วแปลงสัญญาณเป็นความยาวคลื่น DWDM มาตรฐานที่สอดคล้องกับ ITU-T G.694.1คณะกรรมการ LOA ยังดำเนินการย้อนกลับ
LOA แปลงสัญญาณดังนี้
·8 x (สัญญาณ 125 Mbit/s ถึง 1.25 Gbit/s) <-> 1 x OTU2
·4 x (1.49 Gbit/s ถึง 2.67 Gbit/s สัญญาณ)<-> 1 x OTU2
·4 x OTU1 <-> 1 x OTU2
·2 x 3G-SDI/3G-SDIRBR/FC400/FICON4G/Infiniband 2.5G <-> 1 x OTU2
·1 x FC800/FICON8G/Infiniband 5G <-> 1 x OTU2
·1 x FC1200/FICON10G/10GE LAN<-> 1 x OTU2e
รองรับการส่งสัญญาณแบบไฮบริดที่อัตรา 4.25 Gibt/s หรือต่ำกว่า แต่ไม่รองรับการส่งสัญญาณแบบไฮบริดของ FC800/FICON8G/Infiniband 5Gsignalsอัตรารวมของสัญญาณที่ได้รับจากฝั่งไคลเอ็นต์ต้องไม่เกิน 10 Gbit/s
ข้อมูลจำเพาะ
|
ฟังก์ชั่นและคุณสมบัติ |
คำอธิบาย |
||
|---|---|---|---|
|
ฟังก์ชันพื้นฐาน |
LOA แปลงสัญญาณดังนี้:
รองรับการส่งสัญญาณแบบไฮบริดที่อัตรา 4.25 Gibt/s หรือต่ำกว่า แต่ไม่รองรับการส่งสัญญาณแบบไฮบริดของสัญญาณ FC800/FICON8G/Infiniband 5Gอัตรารวมของสัญญาณที่ได้รับจากฝั่งไคลเอ็นต์ต้องไม่เกิน 10 Gbit/s |
||
|
ประเภทบริการฝั่งไคลเอ็นต์ |
FE: บริการอีเทอร์เน็ตในอัตรา 125 Mbit/s GE: บริการอีเทอร์เน็ตในอัตรา 1.25 Gbit/sรองรับสัญญาณออปติคัล GE และสัญญาณไฟฟ้าของ GE 10GE LAN: บริการอีเทอร์เน็ตที่อัตรา 10.31 Gbit/s STM-1/OC-3: บริการ SDH/SONET ที่อัตรา 155.52 Mbit/s STM-4/OC-12: บริการ SDH/SONET ที่อัตรา 622.08 Mbit/s STM-16/OC-48: บริการ SDH/SONET ที่อัตรา 2.5 Gbit/s FC100: บริการ SAN ที่อัตรา 1.06 Gbit/s FC200: บริการ SAN ที่อัตรา 2.12 Gbit/s FC400: บริการ SAN ที่อัตรา 4.25 Gbit/s FC800: บริการ SAN ที่อัตรา 8.5 Gbit/s FC1200: บริการ SAN ที่อัตรา 10.51 Gbit/s FICON4G: บริการ SAN ที่อัตรา 4.25 Gbit/s FICON8G: บริการ SAN ที่อัตรา 8.5 Gbit/s FICON10G: บริการ SAN ที่อัตรา 10.51 Gbit/s Infiniband 2.5G: บริการ SAN ที่อัตรา 2.5 Gbit/s Infiniband 5G: บริการ SAN ที่อัตรา 5 Gbit/s ECON: บริการ SAN ในอัตรา 200 Mbit/s FICON: บริการ SAN ที่อัตรา 1.06 Gbit/s FICON Express: บริการ SAN ที่อัตรา 2.12 Gbit/s FDDI: บริการ SAN ที่อัตรา 125 Mbit/s HD-SDI: อินเทอร์เฟซดิจิตอลบิตซีเรียลสำหรับระบบโทรทัศน์ความละเอียดสูงที่อัตรา 1.49 Gbit/s HD-SDIRBR: Bit-serial digital interface สำหรับระบบโทรทัศน์ความละเอียดสูงที่อัตรา 1.49/1.001 Gbit/s OTU1: บริการ OTN ที่อัตรา 2.67 Gbit/s SDI: อินเทอร์เฟซดิจิตอลแบบอนุกรมที่อัตรา 270 Mbit/s DVB-ASI: บริการวิดีโอที่อัตรา 270 Mbit/s 3G-SDI: บริการวิดีโอในอัตรา 2.97 Gbit/s 3G-SDIRBR: บริการวิดีโอในอัตรา 2.97/1.001 Gbit/s บันทึก: บอร์ด LOA รองรับทั้งสัญญาณไฟฟ้า GE และสัญญาณออปติคัล GEสำหรับการส่งสัญญาณไฟฟ้าของ GE ขอแนะนำให้ติดตั้งโมดูลไฟฟ้าของ GE อย่างน้อยสองโมดูลเพื่ออำนวยความสะดวกในการกำหนดเส้นทางไฟเบอร์ บอร์ด LOA รองรับการเข้าถึงสัญญาณไฟฟ้า SDI, HD-SDI, HD-SDIRBR, 3G-SDI, 3G-SDIRBR และ DVB-ASIเมื่อใช้บอร์ดเพื่อรับสัญญาณไฟฟ้าเหล่านี้ ต้องใช้ตัวแปลง O/E วิดีโอดิจิทัลสำหรับการแปลง O/E หรือ E/O และโมดูลออปติคัลของคอนเวอร์เตอร์ต้องยอมรับข้อกำหนดโมดูลออปติคัลของบอร์ดตัวแปลง O/E วิดีโอดิจิทัลเป็นอุปกรณ์ของบริษัทอื่นลูกค้าสามารถซื้อตัวแปลง O/E วิดีโอดิจิทัลได้ด้วยตนเอง บริการ FICON4G และบริการ FC400 ได้รับการประมวลผลเหมือนกันสำหรับบริการ FICON4G คุณสามารถกำหนดค่าเป็นบริการ FC400 บน U2000 |
||
|
ฟังก์ชัน OTN |
|
||
|
ข้อกำหนด WDM |
รองรับข้อกำหนด DWDM ที่สอดคล้องกับ ITU-T G.694.1 |
||
|
ฟังก์ชันความยาวคลื่นที่ปรับได้ |
รองรับโมดูลออปติคัลความยาวคลื่นที่ปรับได้ซึ่งให้ความยาวคลื่น 80 ที่ปรับได้ในย่าน C ที่มีระยะห่างระหว่างช่องสัญญาณ 50 GHz |
||
|
ฟังก์ชัน ESC |
ได้รับการสนับสนุน |
||
|
ฟังก์ชั่นการทดสอบ PRBS |
รองรับฟังก์ชัน PRBS ที่ฝั่งไคลเอ็นต์และ WDM บันทึก: ฟังก์ชัน PRBS ในฝั่งไคลเอ็นต์ได้รับการสนับสนุนเฉพาะเมื่อประเภทบริการฝั่งไคลเอ็นต์คือ STM-1, STM-4, STM-16, OC-3, OC-12, OC-48 หรือ OTU1 |
||
|
ฟังก์ชัน LPT |
บอร์ดรองรับฟังก์ชัน LPT เฉพาะเมื่อประเภทบริการฝั่งไคลเอ็นต์คือ GE/FE/10GE LAN |
||
|
การเข้ารหัส FEC |
บันทึก: บอร์ดที่ใช้โหมด FEC ต่างกันไม่สามารถเชื่อมต่อถึงกันได้ |
||
ข้อมูลจำเพาะทางกล
ขนาดแผงด้านหน้า (สูง x กว้าง x ลึก): 264.6 มม. (10.4 นิ้ว) x 25.4 มม. (1.0 นิ้ว) x 220 มม. (8.7 นิ้ว)
น้ำหนัก: 1.19 กก. (2.64b.)
การใช้พลังงาน
|
คณะกรรมการ |
โมดูลออปติคัลด้าน WDM |
การใช้พลังงานโดยทั่วไป (W) |
การใช้พลังงานสูงสุดเอ(ญ) |
|---|---|---|---|
|
TN11LOA |
แบนด์ 800 ps/nm-C (ความยาวคลื่นคี่และคู่)-ความยาวคลื่นคงที่-NRZ-PIN-XFP 10 Gbit/s หลายอัตรา-10 km-XFP 10 Gbit/s หลายอัตรา-40 km-XFP |
31.8 |
36 |
|
800 ps/nm-C Band-Tunable Wavelength-NRZ-PIN-XFP |
32.8 |
37 |
|
|
ก: การใช้พลังงานสูงสุดคือพลังงานที่ใช้โดยบอร์ดเมื่อทำงานตามปกติภายใต้อุณหภูมิแวดล้อมสูงสุด |
|||
